佛山3003鋁棒多少錢？ 佛山3003鋁棒多少錢？ 佛山3003鋁棒多少錢？ 佛山3003鋁棒多少錢？ 佛山3003鋁棒多少錢？

廣毅榮供應：3003鋁棒 3003鋁合金圓棒  3003防銹鋁棒  3003鋁棒價格  3003鋁棒廠家  3003鋁棒規(guī)格  3003鋁合金化學成分  3003耐腐蝕鋁棒 AL3003鋁合金棒材 進口3003鋁棒

3003鋁合金特性：

3003鋁合金為AL-Mn系合金，是應用最廣的一種防銹鋁，這種合金的強度不高（稍高于工業(yè)純鋁），不能熱處理強化，故采用冷加工方法來提高它的力學性能：在退火狀態(tài)有很高的塑性，在半冷作硬化時塑性尚好，冷作硬化時塑性低，耐腐蝕好，焊接性良好，可切削性能不良。

3003鋁合金用途：

主要用于要求高的可塑性和良好的焊接性，在液體或氣體介質(zhì)中工作的低載荷零件，如油箱，汽油或潤滑油導管，各種液體容器和其他用深拉制作的小負荷零件：線材用來做鉚釘 3003鋁板成形性、溶接性、耐蝕性均良好。用于加工需要有良好的成形性能、高的抗蝕性可焊性好的零件部件，或既要求有這些性能又需要有比1XXX系合金強度高的工作，如廚具、食物和化工產(chǎn)品處理與貯存裝置，運輸液體產(chǎn)品的槽、罐，以薄板加工的各種壓力容器與管道一般器物、散熱片、化妝板、影印機滾筒、船舶用材。

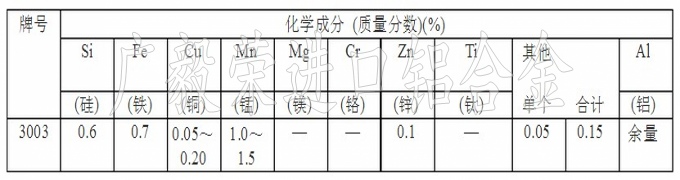

力學性能
抗拉強度 σb (MPa) ) 142-178
條件屈服強度 σ0.2 (MPa) )≥115

熱加工及熱處理溫度
均勻化退火溫度為590~620℃，熱軋溫度為480~520℃，擠壓溫度為320~480℃，典型退火溫度為413℃，空冷。
3003鋁合金化學性能：耐蝕性：3003鋁合金的耐蝕性很好，接近工業(yè)純鋁的耐蝕性，對大氣、淡水、海水、食品、有機酸、汽油、中性無機鹽水溶液等均有良好的耐蝕性，在稀酸中的耐蝕性也很好。
在冷變形狀態(tài)時，3003鋁合金有剝落腐蝕傾向，變形越大，剝落越嚴重。由于陽極氧化后色彩不均勻，故一般不進行陽極化處理。

鋁合金基本狀態(tài)分為五種：

1.F狀態(tài)為自由加工狀態(tài)，適用于在成型過程中，對于加工硬化和熱處理條件無特殊要求的產(chǎn)品，該狀態(tài)產(chǎn)品的力學性能不作規(guī)定。

2.O狀態(tài)為退火狀態(tài)，適用于經(jīng)完全退火獲得最低強度的加工產(chǎn)品。

3.H狀態(tài)為加工硬化狀態(tài)，適用于通過加工硬化提高強度的產(chǎn)品，產(chǎn)品在加工硬化后可經(jīng)過（也可不經(jīng)過）使強度有所降低的附加熱處理。

4.W狀態(tài)為固熔熱處理狀態(tài) 處理狀態(tài) 一種不穩(wěn)定狀態(tài)，僅適用于經(jīng)固溶熱處理后，室溫下自然時效的合金，該狀態(tài)代號僅表示產(chǎn)品處于自然時效階段

5.T狀態(tài)為熱處理狀態(tài)(不同于F、O、H狀態(tài)) 適用于熱處理后，經(jīng)過（或不經(jīng)過）加工硬化達到穩(wěn)定的產(chǎn)品。T代號后面必須跟有一位或多位阿拉伯數(shù)字。在T字后面的第一位數(shù)字表示熱處理基本類型（從1~10），其后各位數(shù)字表示在熱處理細節(jié)方面有所變化。如 6061—T 62 ；5083—H 343等。

鋁合金的表面處理
鋁合金板材按表面處理方式可分為非涂漆產(chǎn)品和涂漆產(chǎn)品兩大類。
1) 非涂漆類產(chǎn)品
(1) 可分為錘紋鋁板（無規(guī)則紋樣）、壓花板（有規(guī)則紋樣）和預鈍化氧化鋁表面處理板。
(2) 此類產(chǎn)品在板材表面不做涂漆處理，對表面的外觀要求不高，價格也較低。
2) 涂漆類產(chǎn)品
(1) 分類：
按涂裝工藝可分為：噴涂板產(chǎn)品和預輥涂板；
按涂漆種類可分為：聚酯、聚氨酯、聚酰胺、改性硅、環(huán)氧樹脂、氟碳等。
(2) 多種涂層中，主要性能差異是對太陽光紫外線的抵抗能力， 其中在正面最常用的涂層為氟碳漆（PVDF），其抵抗紫外線的能力較強；背面可選擇聚酯或環(huán)氧樹脂涂層作為保護漆。另外正面還可貼一層可撕掉的保護膜。
國內(nèi)執(zhí)行標準跟進口的執(zhí)行標準有相似的名稱。
